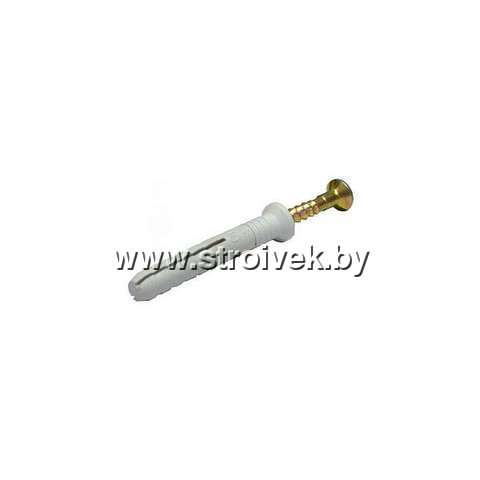

Дюбель гвоздь
Предназначен для крепления к бетону, полнотелым материалам, кирпичу с пустотами, пенобетону всевозможных деревянных деталей, включая обрешетку под штукатурку, рамы, стыковочные стеновые или штукатурные профили, плинтусы, настенные уголки, а также кабельных каналов, зажимов для кабеля и труб, тонколистовой стали и т.п.
Материал: дюбель - нейлон; гвоздь - сталь С1008, желтопассивированный.
Монтаж: просверлить отверстие необходимого диаметра, очистить его. Вставить дюбель через монтируемую деталь в отверстие. Вставить гвоздь-шуруп в дюбель. Ударами молотка вбить гвоздь-шуруп в дюбель. Крепление может быть демонтировано или ослаблено при помощи отвертки или дрели с крестообразной насадкой Pozi.
Материал: дюбель - нейлон; гвоздь - сталь С1008, желтопассивированный.
Монтаж: просверлить отверстие необходимого диаметра, очистить его. Вставить дюбель через монтируемую деталь в отверстие. Вставить гвоздь-шуруп в дюбель. Ударами молотка вбить гвоздь-шуруп в дюбель. Крепление может быть демонтировано или ослаблено при помощи отвертки или дрели с крестообразной насадкой Pozi.
Технические характеристики
| Размеры (D x L) | Do, мм | Ds, мм | Da, мм | T, мм | H, мм | Мин. вырывающая сила, kH |
|---|---|---|---|---|---|---|
| 10х100 потай | 10 | 7 | 50 | 115 | 50 | 3,4 |
| 10х120 потай | 10 | 7 | 70 | 135 | 50 | 3,4 |
| 10х140 потай | 10 | 7 | 90 | 155 | 50 | 3,4 |
| 10х160 потай | 10 | 7 | 110 | 175 | 50 | 3,4 |
| 6х40 нахлест | 6 | 4 | 10 | 50 | 30 | 1,6 |
| 6х40 потай | 6 | 4 | 10 | 50 | 30 | 1,6 |
| 6х60 нахлест | 6 | 4 | 30 | 70 | 30 | 1,6 |
| 6х60 потай | 6 | 4 | 30 | 70 | 30 | 1,6 |
| 6х80 нахлест | 6 | 4 | 50 | 90 | 30 | 1,6 |
| 6х80 потай | 6 | 4 | 50 | 90 | 30 | 1,6 |
| 8х60 потай | 8 | 5 | 20 | 70 | 40 | 2,4 |
| 8х80 потай | 8 | 5 | 40 | 90 | 40 | 2,4 |
| 8х100 потай | 8 | 5 | 60 | 110 | 40 | 2,4 |
| 8х120 потай | 8 | 5 | 70 | 130 | 40 | 2,4 |
| 8х140 потай | 8 | 5 | 100 | 150 | 40 | 2,4 |
| 8х160 потай | 8 | 5 | 120 | 170 | 40 | 2,4 |
